Esticador DIN 1480 – Gancho x Olhal – Inox AISI 304
$0.00
Descrição
O Esticador DIN 1480 Gancho x Olhal em aço inoxidável AISI 304, é um acessório utilizado para esticar cabos de aço ou cordoalhas, e retirar as folgas em trabalhos com estaios.

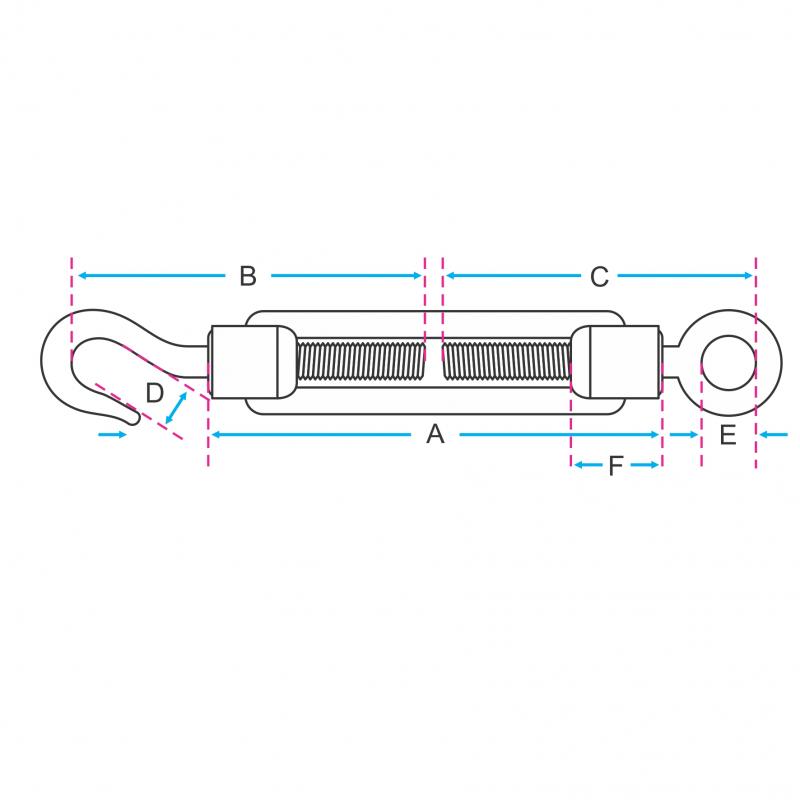

TABELA DE MEDIDAS E CARGAS:
| REF. | Ø DOS TERMINAIS | Ø DOS CABOS (pol.) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
CARGA DE TRABALHO (kgf) |
PESO UNIT. (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| NOMINAL(pol.) | ROSCA (mm) | ||||||||||
| ESD-GO-I-05 | 3/16" | M5 | 1/16" | 70 | 64 | 66 | 7 | 8 | 10 | 40 | 0,040 |
| ESD-GO-I-06 | 1/4" | M6 | 3/32" | 110 | 73 | 69 | 7 | 9 | 11 | 50 | 0,070 |
| ESD-GO-I-08 | 5/16" | M8 | 1/8" | 110 | 87 | 95 | 10 | 12 | 15 | 90 | 0,150 |
| ESD-GO-I-09 | 3/8" | M10 | 3/16" | 125 | 95 | 92 | 11 | 14 | 19 | 140 | 0,270 |
| ESD-GO-I-13 | 1/2" | M12 | 1/4" | 125 | 101 | 109 | 14 | 18 | 21 | 180 | 0,390 |
Corpo e terminais forjados em aço inoxidável AISI 304 • Norma de referência: DIN 1480 • Fator de segurança: 4:1
