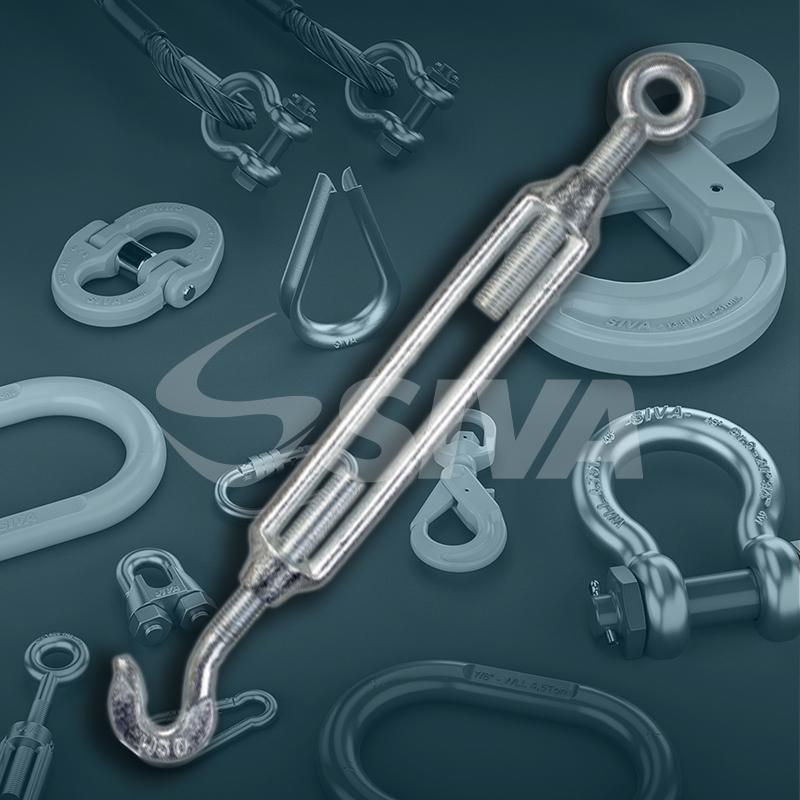

Esticador Leve – Gancho x Olhal
$0.00
Descrição
O Esticador Leve Gancho x Olhal é um acessório utilizado para esticar cabos de aço ou cordoalhas, e retirar as folgas em trabalhos com estaios.
Este Esticador tipo leve possui corpo e terminais em aço maleável e acabamento galvanizado.

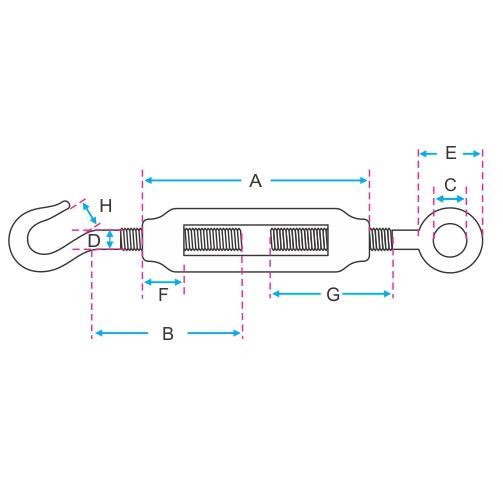

TABELA DE MEDIDAS E CARGAS:
| REF. | Ø (pol.) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
CARGA DE TRABALHO (kg) |
PESO UNIT. (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ESL-GO-03* | 1/8" | 48 | 29 | 6,5 | M3 | 13 | 7,5 | 20 | 7 | 25 | 0,02 |
| ESL-GO-05* | 3/16" | 98 | 50 | 10,5 | M5 | 20 | 10,5 | 48 | 8 | 30 | 0,03 |
| ESL-GO-06* | 1/4" | 98 | 50 | 10 | M6 | 20 | 11 | 46 | 8,5 | 35 | 0,05 |
| ESL-GO-08 | 5/16" | 125 | 82 | 11 | M8 | 25 | 13 | 57 | 9 | 60 | 0,09 |
| ESL-GO-09 | 3/8" | 150 | 80 | 15 | M10 | 30 | 16 | 70 | 11 | 100 | 0,12 |
| ESL-GO-13 | 1/2" | 200 | 109 | 17 | M12 | 33 | 19 | 93 | 13 | 145 | 0,33 |
| ESL-GO-16 | 5/8" | 250 | 134 | 20 | M16 | 43 | 25 | 125 | 17 | 270 | 0,61 |
| ESL-GO-19 | 3/4" | 290 | 147 | 25 | M20 | 50 | 28 | 135 | 19 | 420 | 1,18 |
| ESL-GO-22 | 7/8" | 320 | 168 | 30 | M22 | 57 | 31 | 145 | 25 | 490 | 1,60 |
| ESL-GO-26 | 1" | 340 | 180 | 32 | M24 | 65 | 34 | 165 | 28 | 600 | 1,98 |
* Obs: Os diâmetros 1/8", 3/16" e 1/4" são confeccionados com olhal dobrado • Acabamento: Galvanização eletrolítica
Fator de segurança: 3:1
Fator de segurança: 3:1
