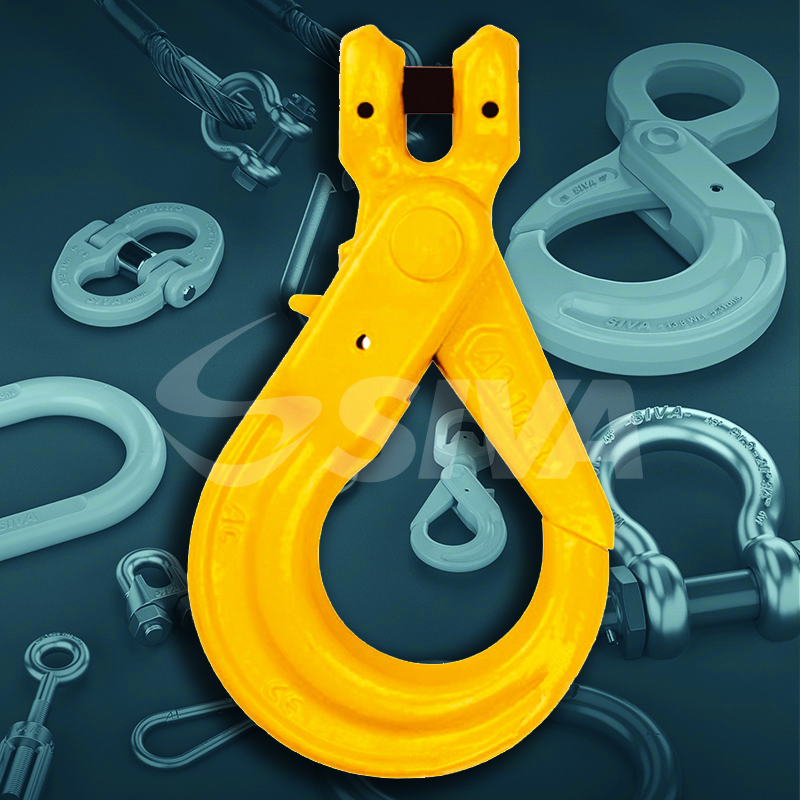

Gancho Clevis Automático – Grau-8
$0.00
Gancho Giratório Forjado em Aço Carbono 1045 é um acessório de fixação utilizado como terminais de lingas de cabos de aço, lingas de correntes ou cintas de poliéster nos serviços de amarração, movimentação e Elevação de Cargas que permitem rotações completas (360º) antes do içamento e/ou elevação.
Sua Carga de trabalho é marcada em relevo na peça e possui acabamento em pintura epóxi vermelha.

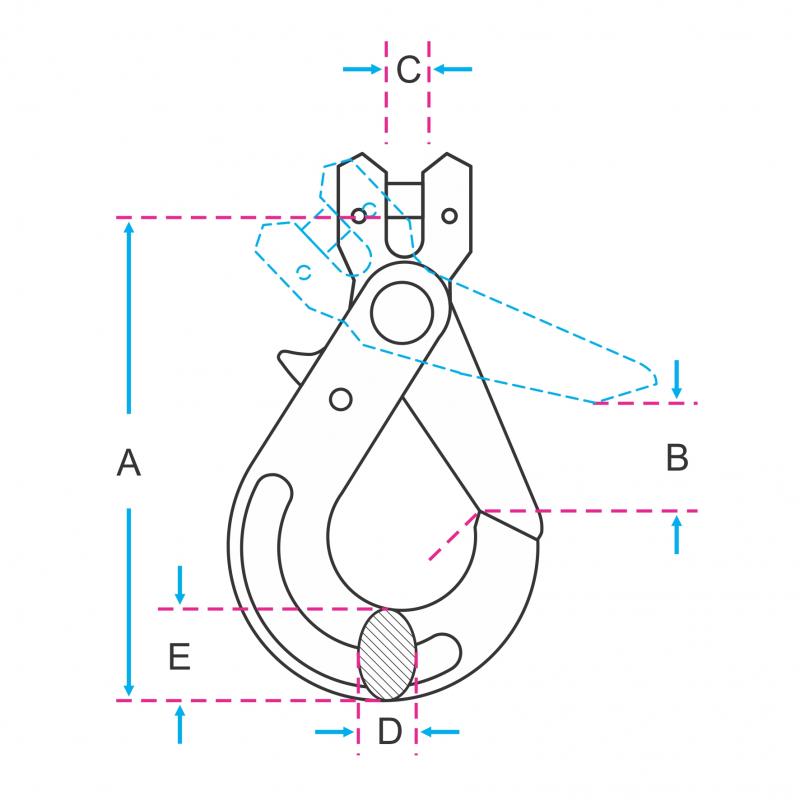

TABELA DE MEDIDAS E CARGAS:
| REF. | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
CARGA MÁX. DE TRABALHO (t) |
PESO UNIT. (kg) |
|---|---|---|---|---|---|---|---|
| 8-GC-A-06 | 95,5 | 29 | 8,5 | 34 | 19,5 | 1,12 | 0,5 |
| 8-GC-A-07/08 | 121 | 34 | 9,5 | 46 | 24 | 2,0 | 0,8 |
| 8-GC-A-10 | 146 | 44 | 12 | 56 | 30 | 3,15 | 1,5 |
| 8-GC-A-13 | 182 | 52 | 15 | 69 | 40 | 5,3 | 2,8 |
| 8-GC-A-16 | 218 | 60 | 18 | 86 | 50 | 8,0 | 5,6 |
| 8-GC-A-19 | 240 | 83 | 25 | 98 | 55 | 12,5 | 7,5 |
| 8-GC-A-22 | 276 | 88 | 25,5 | 100 | 67 | 15,0 | 11,5 |
| 8-GC-A-26 | 310 | 95 | 30 | 110 | 75 | 21,2 | 18,5 |
Norma de ref.: ASTM A-952 • Fator de segurança: 4:1
GANCHOS - UTILIZAÇÃO
GANCHOS - INSPEÇÃO
1) Verificar o peso da carga a ser movimentada.
2) Escolher o gancho compatível com o peso da carga.
3) Verificar as condições do gancho antes da movimentação:
• Presença de Trincas
• Deformações (abertura excessiva)
• Desgaste
• Gravação da capacidade
4) Não exceder a capacidade gravada no corpo.
5) Nunca aplicar solda nos ganchos.
6) Não utilizar ganchos sem a trava de segurança.
