Gancho Giratório Automático – Grau-8
$0.00
Gancho Giratório Automático Grau-8 é um acessório de fixação utilizado como terminais de lingas de correntes grau-8 nos serviços que necessitam de alta resistência nas mais diversas aplicações de elevações e içamentos de cargas que permitem rotações completas (360º) antes do içamento e/ou elevação.
Possui a carga de trabalho marcada em relevo na peça e é forjado em aço liga grau 8.
Os Ganchos Giratório Automático Grau-8 possuem acabamento em pintura epóxi amarela.

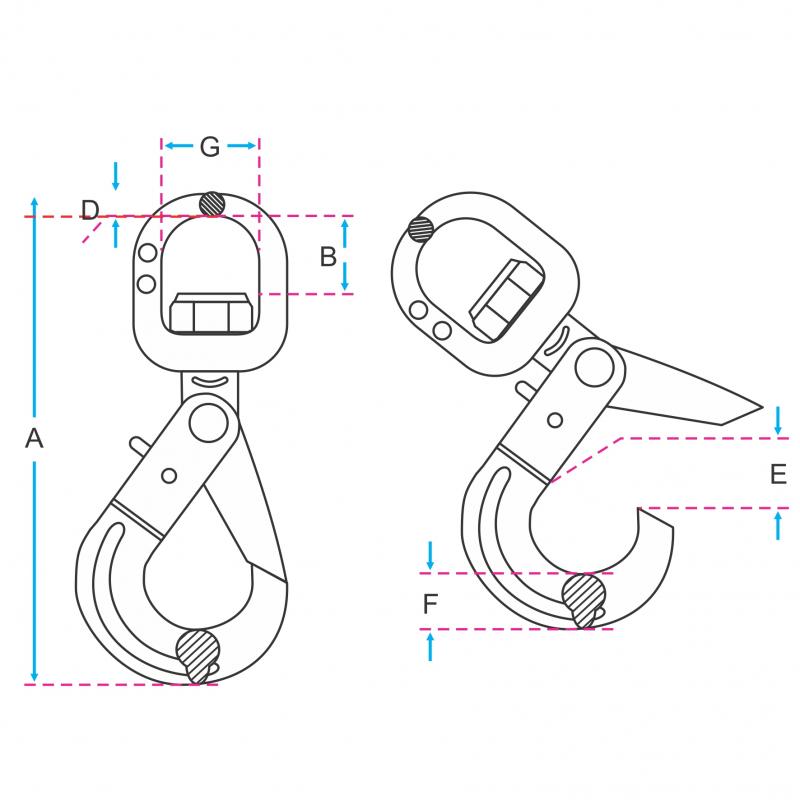

TABELA DE MEDIDAS E CARGAS:
| REF. | A (mm) |
B (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
CARGA DE TRABALHO (t) |
PESO UNIT. (kg) |
|---|---|---|---|---|---|---|---|---|
| 8-GG-A-06 | 170 | 22 | 11,25 | 34 | 19,5 | 32,5 | 1,12 | 0,71 |
| 8-GG-A-07/08 | 210 | 26 | 12,5 | 46 | 24 | 35,5 | 2,0 | 1,1 |
| 8-GG-A-10 | 247 | 34 | 15 | 56 | 28,5 | 42 | 3,15 | 2,0 |
| 8-GG-A-13 | 302 | 38,5 | 16 | 69 | 40 | 50 | 5,3 | 4,0 |
| 8-GG-A-16 | 383 | 55 | 21,5 | 86 | 50,5 | 61 | 8,0 | 7,3 |
| 8-GG-A-19 | 418 | 61 | 26 | 100 | 55 | 72 | 12,5 | 11,6 |
| 8-GG-A-22 | 527 | 95 | 33 | 98 | 67 | 95 | 15,0 | 16,0 |
| 8-GG-A-26 | 610 | 115 | 42 | 110 | 75 | 122 | 21,2 | 21,5 |
| 8-GG-A-32 | 777 | 126 | 52 | 166 | 97 | 140 | 31,5 | 79,0 |
Obs: Não utilizar para rotação de carga após a elevação/içamento. • Norma de ref.: EN-1677-1 • Fator de segurança: 4:1

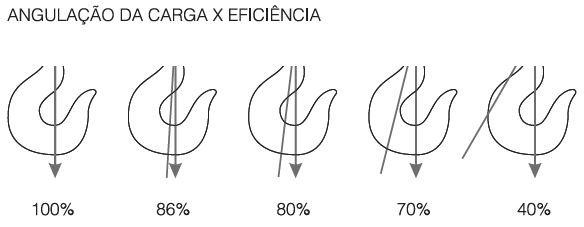

GANCHOS - UTILIZAÇÃO

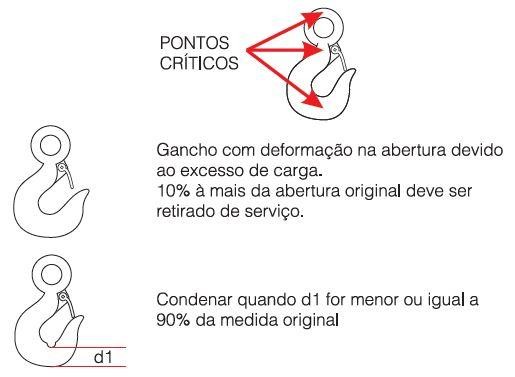

GANCHOS - INSPEÇÃO
1) Verificar o peso da carga a ser movimentada.
2) Escolher o gancho compatível com o peso da carga.
3) Verificar as condições do gancho antes da movimentação:
• Presença de Trincas
• Deformações (abertura excessiva)
• Desgaste
• Gravação da capacidade
4) Não exceder a capacidade gravada no corpo.
5) Nunca aplicar solda nos ganchos.
6) Não utilizar ganchos sem a trava de segurança.
