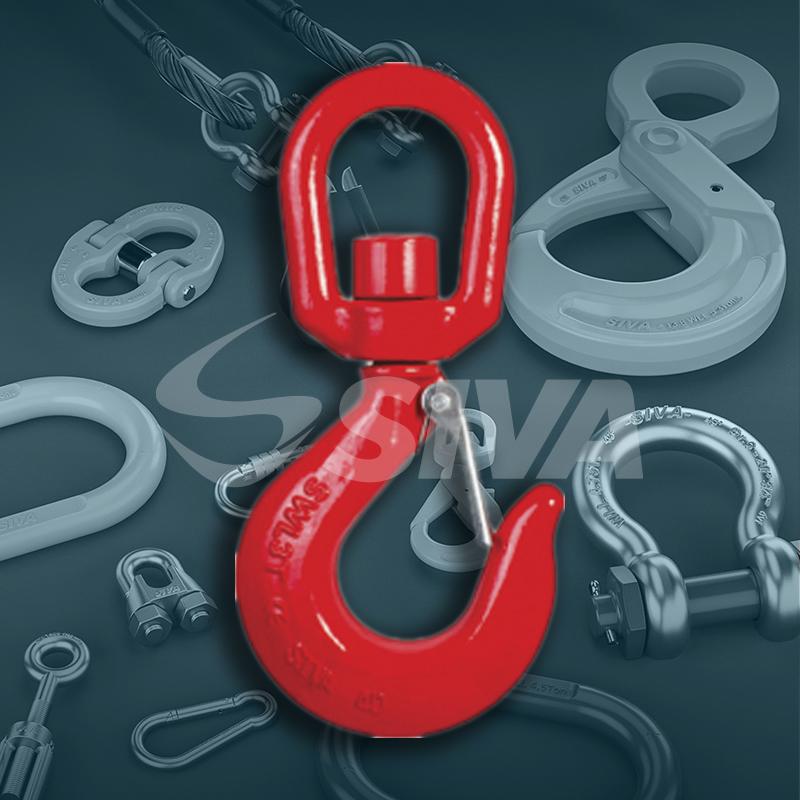

Gancho giratório forjado com trava de segurança
$0.00
Gancho Giratório Forjado em Aço Carbono 1045 é um acessório de fixação utilizado como terminais de lingas de cabos de aço, lingas de correntes ou cintas de poliéster nos serviços de amarração, movimentação e Elevação de Cargas que permitem rotações completas (360º) antes do içamento e/ou elevação.
Sua Carga de trabalho é marcada em relevo na peça e possui acabamento em pintura epóxi vermelha.

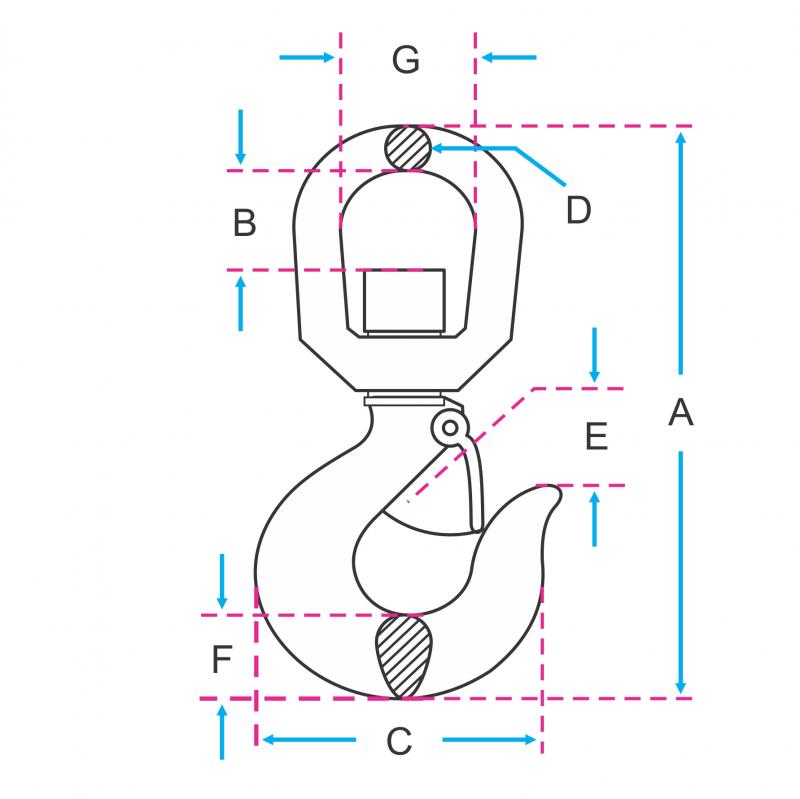

TABELA DE MEDIDAS E CARGAS:
| REF. | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
CARGA DE TRABALHO (kgf) |
PESO UNIT. (kg) |
|---|---|---|---|---|---|---|---|---|---|
| GG-C-13 | 210 | 42 | 108 | 16 | 28 | 31 | 44 | 2.000 | 1,300 |
| GG-C-16 | 250 | 45 | 130 | 20 | 35 | 39 | 50 | 3.000 | 2,320 |
| GG-C-19 | 320 | 59 | 169 | 25 | 45 | 48 | 63 | 5.000 | 4,810 |
| GG-C-22 | 375 | 64 | 198 | 29 | 53 | 59 | 70 | 7.500 | 7,340 |
Informações adicionais sobre utilização e inspeção vide anexo III e IV página 26 • Fator de segurança: 5:1 (referência S-322)
GANCHOS - UTILIZAÇÃO
GANCHOS - INSPEÇÃO
1) Verificar o peso da carga a ser movimentada.
2) Escolher o gancho compatível com o peso da carga.
3) Verificar as condições do gancho antes da movimentação:
• Presença de Trincas
• Deformações (abertura excessiva)
• Desgaste
• Gravação da capacidade
4) Não exceder a capacidade gravada no corpo.
5) Nunca aplicar solda nos ganchos.
6) Não utilizar ganchos sem a trava de segurança.
