Grampo Leve (Clips) – DIN 741
$0.00
Descrição
Grampo Leve (Clips) DIN 741 para cabos de aço é amplamente utilizado na confecção manual de extremidades dos cabos de aço ou nas operações de amarração de cargas.
Os grampos leve DIN 741 apresentam corpo em aço maleável fundido, alça e porcas em aço 1020 e acabamento galvanizado.
Obs¹: Segundo ABNT NBR 11900-4, o grampo leve não deve ser utilizado em içamento de cargas. A carga de trabalho aplicada no cabo fixado com grampos leves não deve ultrapassar 10% da CRM do cabo de aço.
Obs²: Grampo Tipo “U” não pode ser utilizado na confecção de lingas de cabo de aço.
Acabamento: Galvanizado
Norma de referência: DIN 741

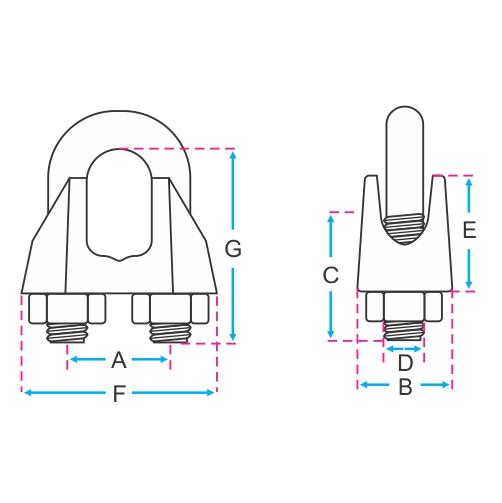

TABELA DE MEDIDAS E CARGAS:
| Ø INOXIDÁVEIS mm |
A | B | CARGA DE TRABALHO (kg) |
CARGA DE RUPTURA (kg) |
EMBALAGENS EM kg |
PESO METRO / kg |
|---|---|---|---|---|---|---|
| 6,0 | 20 | 18,5 | 350 | 1400 | 25 | 0,75 |
| 8,0 | 26 | 24,0 | 630 | 2520 | 25 | 1,35 |
| 10,0 | 34 | 28,0 | 1000 | 4000 | 50 | 2,25 |

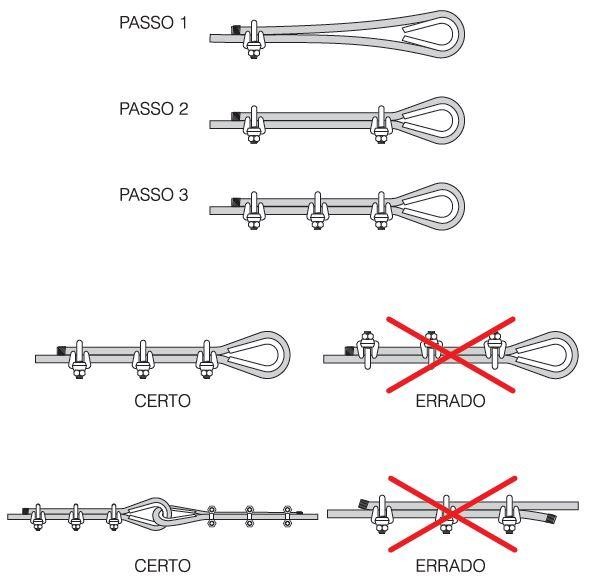

FIXAÇÃO CORRETA DOS GRAMPOS
Para a correta utilização dos grampos, as normas de montagem e construção das extremidades devem ser rigorosamente seguidas, conforme ilustrações abaixo:
