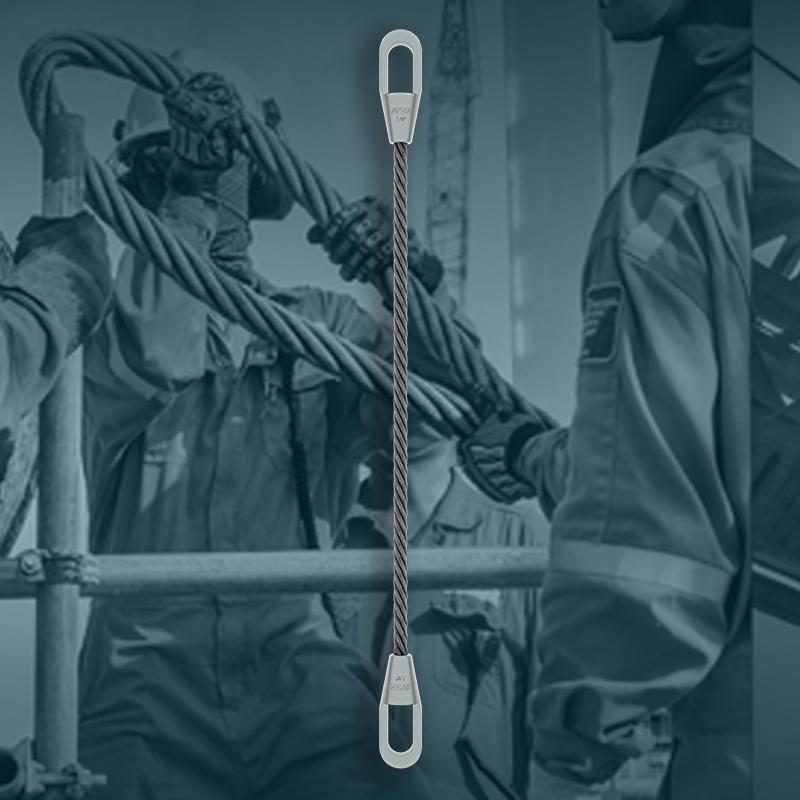

Linga com Soquete Fechado
$0.00
Descrição
As Lingas SIVA com soquetes são fabricadas com resina e ensaiadas conforme requisitos da norma ISO 17558. São produzidas sob rigoroso controle de qualidade, garantindo o fiel cumprimento dos critérios exigidos pelas respectivas normas.
A Carga máxima de trabalho das lingas com soquetes seguem a norma NBR ISO 2408 com fator de segurança de 5:1.
Tabela de Cargas e Medidas
| REF. | DIÂMETRO DO CABO | CARGA DE TRABALHO (t) |
CARGA DE RUPTURA (t) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
PESO PEÇA (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | pol. | |||||||||||
| SF-13 | 11-13 | 1/2" | 4 | 20 | 64 | 59 | 18 | 14 | 29 | 51 | 22 | 0,74 |
| SF-16 | 14-16 | 5/8" | 5 | 25 | 77 | 65 | 21 | 18 | 35 | 67 | 25 | 1,4 |
| SF-19 | 17-19 | 3/4" | 8 | 40 | 90 | 75 | 26 | 21 | 42 | 75 | 31 | 2,1 |
| SF-22 | 20-22 | 7/8" | 9 | 45 | 101 | 90 | 33 | 24 | 47 | 92 | 38 | 4,0 |
| SF-26 | 23-26 | 1" | 14 | 70 | 114 | 103 | 36 | 28 | 57 | 106 | 45 | 5,9 |
| SF-29 | 27-30 | 1.1/8" | 20 | 100 | 127 | 116 | 39 | 32 | 63 | 114 | 51 | 7,7 |
| SF-32 | 31-36 | 1.1/4"-1.3/8" | 25 | 125 | 139 | 130 | 44 | 38 | 70 | 128 | 58 | 11,0 |
| SF-38 | 37-39 | 1.1/2" | 30 | 150 | 152 | 155 | 51 | 41 | 79 | 137 | 64 | 14,0 |
| SF-44 | 43-48 | 1.3/4"-1.7/8" | 52 | 260 | 190 | 198 | 55 | 51 | 89 | 171 | 77 | 28,0 |
| SF-50 | 49-54 | 2"-2.1/8" | 56 | 280 | 216 | 224 | 62 | 57 | 98 | 194 | 84 | 40,0 |
| SF-57 | 55-60 | 2.1/4"-2.3/8" | 72 | 360 | 228 | 247 | 73 | 65 | 110 | 216 | 94 | 52,0 |
| SF-63 | 61-68 | 2.1/2"-2.5/8" | 90 | 450 | 248 | 270 | 80 | 73 | 140 | 241 | 102 | 63,0 |
| SF-70 | 69-75 | 2.3/4"-2.7/8" | 96 | 480 | 279 | 286 | 79 | 79 | 159 | 273 | 124 | 89,0 |
| SF-76 | 76-80 | 3"-3.1/8" | 104 | 520 | 305 | 298 | 83 | 86 | 171 | 292 | 133 | 111,0 |
| SF-89 | 87-93 | 3.1/2"-3.5/8" | 140 | 700 | 356 | 330 | 102 | 99 | 197 | 330 | 159 | 166,0 |
Acabamento galvanizado à fogo * Forjado em aço carbono
Norma de referência: Federal Specification RR-S-550D, TYPE C
Norma de referência: Federal Specification RR-S-550D, TYPE C
