Manilha curva pesada com pino roscado
$0.00

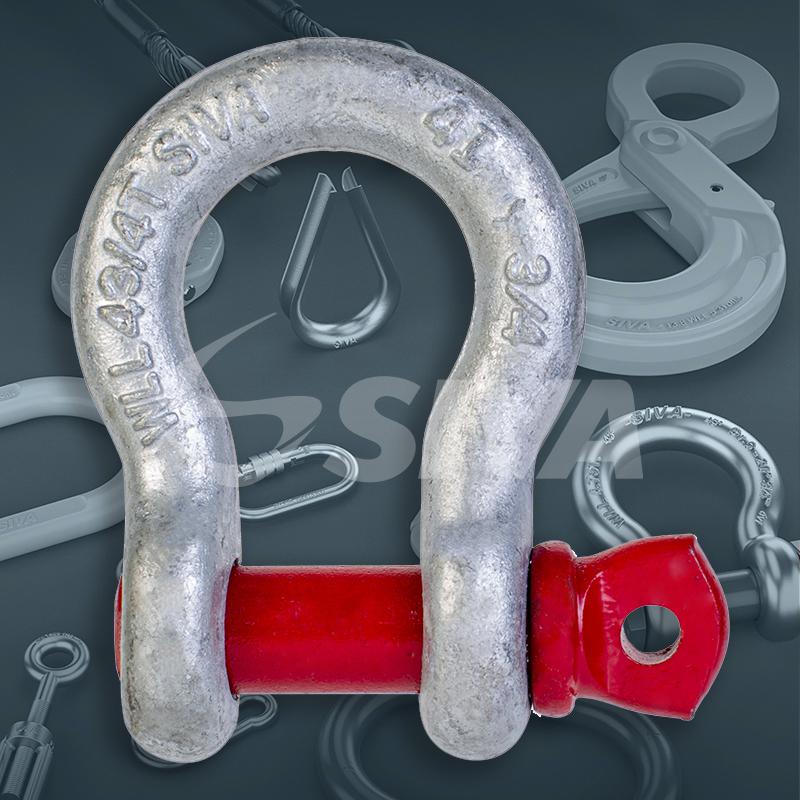

Manilha Curva Pesada com Pino Roscado é um acessório utilizado como elemento de união/fixação em Lingas de Cabos de Aço e/ou Lingas de Correntes em aplicações de elevação, movimentação e amarração de cargas.
A utilização das Manilhas diferem de acordo com a sua aplicação e diâmetro dos cabos de aço e/ou das correntes.
Vide abaixo tabela de medidas e cargas.

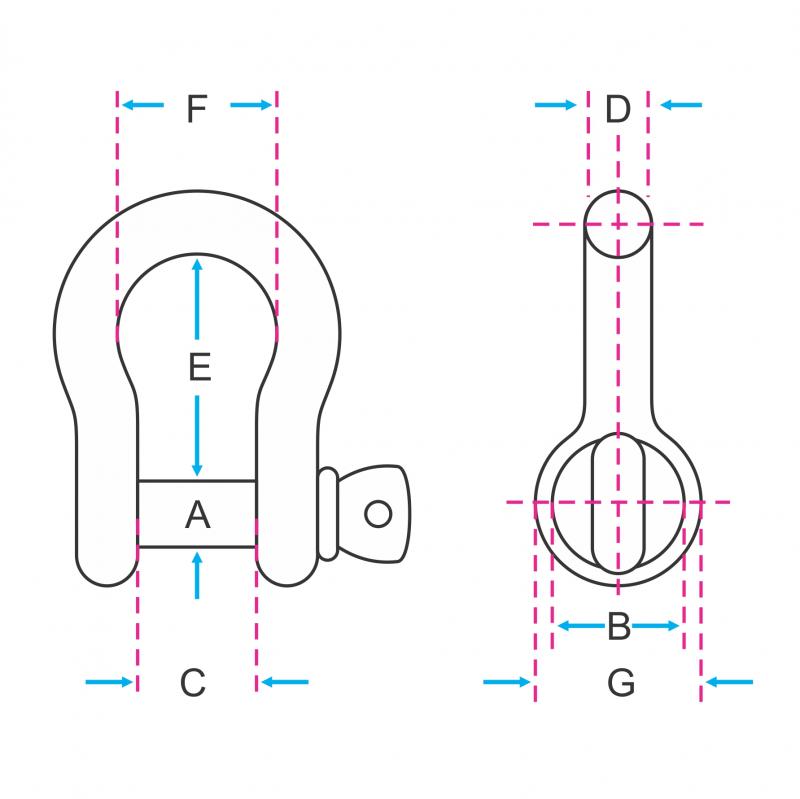

TABELA DE MEDIDAS E CARGAS:
| REF. | Ø CORPO (D) (pol.) |
Ø PINO (P) (pol.) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
CARGA DE TRABALHO(t) |
PESO * UNIT. (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MCP-13-PR | 1/2" | 5/8" | 16 | 18 | 22 | 13 | 42 | 30 | 31 | 2,0 | 0,33 |
| MCP-16-PR | 5/8" | 3/4" | 19 | 21 | 28 | 16 | 53 | 38 | 39 | 3,25 | 0,62 |
| MCP-19-PR | 3/4" | 7/8" | 22 | 24 | 33 | 19 | 60 | 44 | 47 | 4,75 | 1,07 |
| MCP-22-PR | 7/8" | 1" | 25 | 27 | 37 | 22 | 72 | 50 | 55 | 6,5 | 1,64 |
| MCP-25-PR | 1" | 1.1/8" | 29 | 31 | 44 | 25 | 82 | 59 | 60 | 8,5 | 2,28 |
| MCP-29-PR | 1.1/8" | 1.1/4" | 32 | 34 | 48 | 29 | 82 | 66 | 69 | 9,5 | 3,36 |
| MCP-32-PR | 1.1/4" | 1.3/8" | 35 | 37 | 52 | 32 | 97 | 73 | 75 | 12,0 | 4,31 |
| MCP-35-PR | 1.3/8" | 1.1/2" | 38 | 41 | 59 | 35 | 119 | 82 | 84 | 13,5 | 6,14 |
| MCP-38-PR | 1.1/2" | 1.5/8" | 44 | 44 | 62 | 38 | 123 | 86 | 90 | 17,0 | 7,80 |
Obs: (*) Valores Aproximados • Acabamento: Galvanização eletrolítica • Corpo forjado em aço carbono 1045 e pino roscado em aço alloy
Norma de ref.: Federal Specifications RR-C-271D Type IVA, Grade A, Class 2 • Fator de segurança: 4:1 (referência: G-209)
MANILHAS - UTILIZAÇÃO
MANILHAS - INSPEÇÃO
1) Verificar o peso da carga a ser movimentada.
2) Escolher a manilha compatível com o peso da carga.
3) Verificar as condições da manilha antes da movimentação:
• O corpo e o pino deverão estar identificados no mesmo grau de qualidade do aço
• Presença de Trincas
• Deformações
• Desmontar e montar o pino com as mãos. Caso não consiga, a manilha pode ter sofrido cargas acima do especificado e empenado o pino ou deformado o corpo.
4) Não exceder a capacidade gravada na manilha.
5) Nunca aplicar solda nas manilhas.
6) Não trocar os pinos das manilhas por outros não originais à peça.
