Manilha reta leve com pino roscado
$0.00
Manilha Curva Pesada com Pino Porca e Contra-Pino é um acessório utilizado como elemento de união/fixação em Lingas de Cabos de Aço e/ou Lingas de Correntes em aplicações de elevação, movimentação e amarração de cargas.
A utilização das Manilhas diferem de acordo com a sua aplicação e diâmetro dos cabos de aço e/ou das correntes.
Vide abaixo tabela de medidas e cargas.

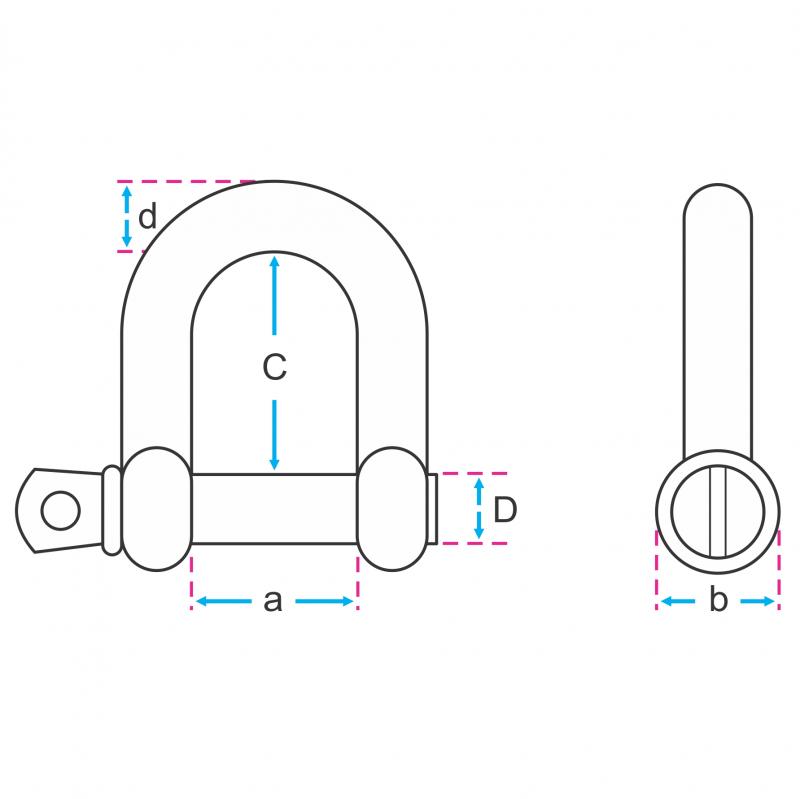

TABELA DE MEDIDAS E CARGAS:
| REF. | D (pol.) |
d (mm) |
a (mm) |
C (mm) |
b (mm) |
CARGA DE TRABALHO (kg) |
PESO 100 pç (kg) |
|---|---|---|---|---|---|---|---|
| MRL-05 | 3/16" | 5 | 10 | 19 | 11 | 80 | 1,90 |
| MRL-06 | 1/4" | 6 | 13 | 25 | 14 | 100 | 3,40 |
| MRL-08 | 5/16" | 8 | 16 | 32 | 18 | 200 | 7 |
| MRL-09 | 3/8" | 10 | 19 | 38 | 20 | 320 | 13 |
| MRL-13 | 1/2" | 12 | 25 | 51 | 26 | 520 | 24 |
| MRL-16 | 5/8" | 16 | 32 | 64 | 33 | 800 | 50 |
| MRL-19 | 3/4" | 20 | 38 | 76 | 40 | 1100 | 80 |
| MRL-22 | 7/8" | 22 | 44 | 89 | 50 | 1500 | 130 |
| MRL-26 | 1" | 25 | 51 | 100 | 57 | 2100 | 200 |
Acabamento: Galvanização eletrolítica • Forjado em aço carbono • Fator de Segurança: 4:1
MANILHAS - UTILIZAÇÃO
MANILHAS - INSPEÇÃO
1) Verificar o peso da carga a ser movimentada.
2) Escolher a manilha compatível com o peso da carga.
3) Verificar as condições da manilha antes da movimentação:
• O corpo e o pino deverão estar identificados no mesmo grau de qualidade do aço
• Presença de Trincas
• Deformações
• Desmontar e montar o pino com as mãos. Caso não consiga, a manilha pode ter sofrido cargas acima do especificado e empenado o pino ou deformado o corpo.
4) Não exceder a capacidade gravada na manilha.
5) Nunca aplicar solda nas manilhas.
6) Não trocar os pinos das manilhas por outros não originais à peça.
